Назначение

Нефтяные насосы типа НПС предназначены для перекачивания нефти, нефтепродуктов, сжиженных углеводородных газов и других жидкостей, сходных с указанными по физическим свойствам и коррозийному воздействию на материал деталей насосов, температурой от -80 до +400 °С. Перекачиваемая жидкость не должна содержать твердых взвешенных частиц размером более 0,2 мм. Массовая доля твердых взвешенных частиц в жидкости не должна превышать 0,2%. Применяются в технологических установках нефтехимических, нефте- и газоперерабатывающих предприятий, системах подачи топлива ТЭЦ, крупных котельных и газонаполнительных станций.

Конструкция

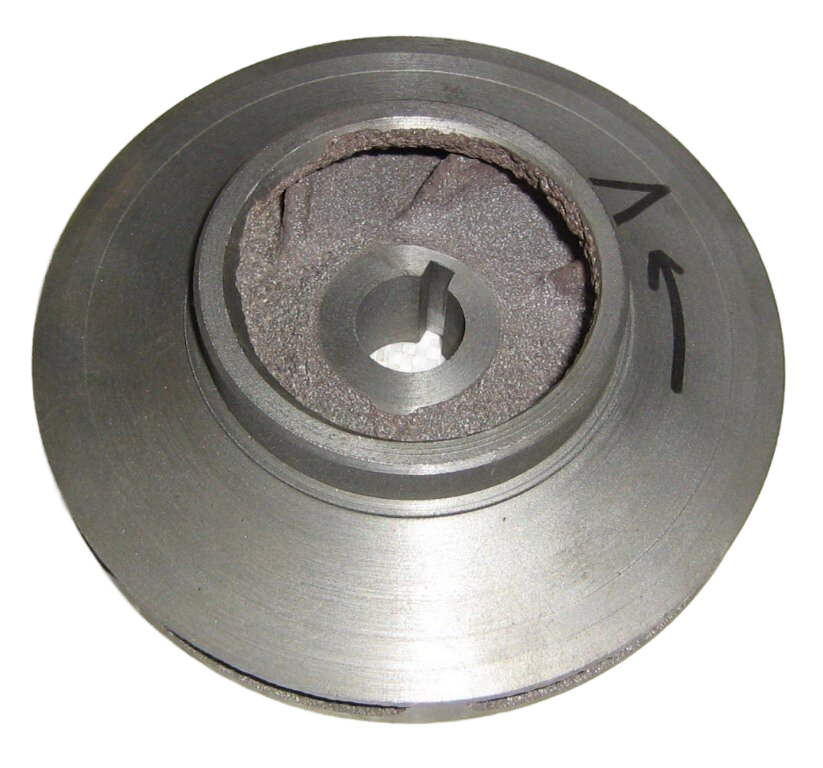

Насосы НПС — нефтяные центробежные межопорные секционные восьмиступенчатые с плоским горизонтальным разъемом корпуса. Детали проточной части насосов из углеродистой стали. Рабочие колеса — одностороннего входа: расположены на валу двумя группами по четыре колеса между выносными шарикоподшипниковыми опорами. Для разгрузки ротора от осевых сил входные отверстия рабочих колес обеих групп обращены в противоположные стороны. Смазка подшипников — жидкостная, циркуляционная.

Назначение:

Питательные насосы типа ПЭ предназначены для питания парогенераторов среднего и высокого давления питательной водой с температурой не более 438 К (165 °С), с водородным показателем рН 7…9.5, с содержанием твердых частиц не более 5 мг/л, размером не более 0.1 мм, а также других нейтральных жидкостей сходных с питательной водой по вязкости и химической активности.

Конструкция:

Насосы ПЭ горизонтальные, центробежные, многоступенчатые, секционные, однокорпусные (двухкорпусные – ПЭ580-…, ПЭ500-…, ПЭ430-… ПЭ380-…,), с односторонним расположением рабочих колес. Осевые усилия роторов разгружены посредством гидравлической пяты. Концевые уплотнения роторов — торцовые или сальниковые. Опорами роторов служат выносные подшипники скольжения с принудительной или кольцевой смазкой.
Вращающий момент от двигателя к насосу передается через зубчатую муфту, зубчатую муфту с проставком, позволяющим производить установку торцовых уплотнений без демонтажа двигателя или через пластинчатую муфту. Направление вращения ротора по часовой стрелке, если смотреть со стороны привода.

Назначение:

Насосы типа ЭЦПК предназначены для закачки промышленных и сточных вод в нагнетательные скважины с целью поддержания пластового давления на нефтяных месторождениях.
Насосы могут быть использованы и для других целей при подъеме воды с механическими примесями не более 0.1 г/л, водородным показателем 5.4…9.0 рН, общей минерализацией не более 250 000 мг/л, плотностью не более 1200 кг/м3, температурой не более 60 °С.

Конструкция:

Агрегаты состоят из насоса, гидрозащиты, электродвигателя и соединительных муфт. Приводом насоса является погружной масло- или водонаполненный асинхронный 3-х фазный электродвигатель с короткозамкнутым ротором. Передача крутящего момента от ротора двигателя к ротору насоса, а также между роторами отдельных секций осуществляется с помощью соединительных муфт как с прямобочным шлицевым, так и с эвольвентным зацеплением.
Насосы – центробежные, вертикальные, секционные, однокорпусные с односторонним расположением рабочих колес. Высоконапорные насосы имеют двукорпусное многосекционное исполнение. Секция насоса представляет собой пакет ступеней, заключенных в стальной корпус и стянутых в осевом направлении стяжными винтами. Ступень насоса состоит корпуса, рабочего колеса и направляющего аппарата с уплотнениями плавающего типа.
Радиальную нагрузку ротора воспринимают резинометаллические подшипники скольжения. Осевое усилие ротора разгружено посредством устройства разгрузочных отверстий в основном диске рабочего колеса и организацией второго уплотнения.

Назначение

ЦНСШ – для перекачивания жидкостей в системах водоотлива шахт, опасных по выбросам угля и газа «Шахтными» называют насосы, специально предназначенные для использования в системах водоотливов рудников и шахт. Они отличаются высокой степенью взрыво- и пожарозащищенности, так как к подобным объектам, в частности — угольным шахтам, предъявляются особые требования безопасности.

Шахтные насосы предназначены для перекачивания нейтральных жидкостей со следующими показателями:

• температура — до 70 градусов;
• водородный показатель — рН+5,5–8,5;
• содержание сульфитов и хлоридов — до 20 г/л;
• содержание твердых частиц — до 1,5 % (размером до 1 мм).

Конструкция

Данный тип насосов представляет собой секционные, горизонтальные, многоступенчатые агрегаты с односторонним расположением колес.

Устройства имеют следующие преимущества (по сравнению с ЦНС):

• напор на ступень (при номинальной подаче 300 м3/ч) выше на 20–25 %;
• показатели надежности выше в 3–5 раз;
• КПД больше на 10–15 %;
• годовая экономия электроэнергии (при продолжительности работы 5500 часов в год) — 670 тыс. кВт/ч.

Агрегаты состоят из

• насоса,
• электродвигателя,
• соединительной муфты.

Крепление агрегата к фундаменту и трубопроводов к насосу жёсткое. Рама агрегата сварная из стального проката крепится к полу помещения при помощи анкерных болтов.

Насосы:

• центробежные,
• горизонтальные,
• однокорпусные,
• секционные,
• с односторонним расположением рабочих колес.

Выходной патрубок насосов направлен вверх, а входной – горизонтально, вправо, если смотреть со стороны привода. Осевое усилие ротора разгружено посредством гидравлической пяты. Уплотнение ротора комбинированного типа — торцовое или сальниковое. Конструкция насосов предусматривает установку торцового уплотнения без переделки узлов концевых уплотнений.

Опорами ротора являются подшипники скольжения или качения, которые конструктивно выполнены выносными и установлены на кронштейнах. Подшипники скольжения (баббит-сталь) выполнены с картерной смазкой или с принудительной смазкой от маслоустановки. Подшипники качения выполнены со смазкой жидкой или консистентной. Направление вращения ротора насоса — по часовой стрелке, если смотреть со стороны приводного конца вала насоса. Частота вращения – 1500 мин-1.

Тип соединительной муфты:

• зубчатая,
• пластинчатая
• втулочно-пальцевая.

Для предотвращения касания вращающихся частей, муфта закрыта защитным кожухом. Детали проточной части насоса изготавливаются в зависимости от исполнения насоса – из углеродистой, легированной или коррозионостойкой стали. Насосы предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ) и районах с тропическим климатом

Назначение

Насосы ЦНСн предназначены для перекачивания нефти по магистральным, технологическим и вспомогательным трубопроводам.

Конструкция

Насосы ЦНСн 315 — центробежные горизонтальные многоступенчатые однокорпусные, с кольцевым подводом и односторонним расположением рабочих колес.

Входной патрубок насоса расположен горизонтально, напорный – вертикально вверх. Подсоединение патрубков к трубопроводам – фланцевое.

Разгрузка ротора от осевых усилий осуществляется с помощью разгрузочного диска (гидропяты). Конструкцией насосов предусматривается использование одинарных торцовых уплотнений с дроссельной буксой либо двойных торцовых уплотнений типа «Тандем» с системой запирания. Торцовые уплотнения отвечают требованиям стандарта API 682.

В зависимости от характеристик перекачиваемой среды, для улучшения надежности применяются гидроциклоны для очистки жидкости, подаваемой в камеры торцовых уплотнений. Блочная (патронная) конструкция торцовых уплотнений обеспечивает их легкую и быструю замену.

Передача крутящего момента от двигателя к насосу осуществляется с помощью втулочно-пальцевой или упругой пластинчатой муфты.

Назначение:

Центробежные насосы типа ХБЕ предназначены для перекачивания химически активных (исполнение К) и нейтральных жидкостей (исполнение В) плотностью не более 1100 кг/м3, имеющих сходные с водой свойства по вязкости, с температурой до 363К (90°С), максимальной массовой концентрацией твердых частиц 0.1% и размером до 0.2 мм. Насосы могут эксплуатироваться в пищевой промышленности. Конструкция

Насосы ХБЕ:

• горизонтальные,
• секционные,
• многоступенчатые,
• однокорпусные,
• с односторонним расположением рабочих колес.

Осевое усилие, действующее на ротор, воспринимается разгрузочным поршнем. Концевые уплотнения ротора – сальниковые или торцовые двойные. Опорами ротора служат подшипники качения с консистентной смазкой. Приводом насоса служит электродвигатель, крутящий момент от которого передается с помощью втулочно-пальцевой муфты. Направление вращения ротора – по часовой стрелке, если смотреть со стороны привода. Насосы могут эксплуатироваться во взрыво- и пожароопасных помещениях. Основные корпусные детали (крышки, секции, направляющие аппараты) и детали ротора (рабочие колеса, разгрузочный поршень), в зависимости от перекачиваемой жидкости, выполняются либо из стойких к коррозии нержавеющих сталей, либо из качественной углеродистой стали и чугуна.

Насос типа АХ (АХО, АХЕ)- центробежный одноступенчатый насос одностороннего входа, с открытым рабочим колесом. Горизонтальный, консольный насос. Подвод жидкости- горизонтальный, отвод жидкости- вертикально вверх.

Насосы изготавливаются:

• в общепромышленном исполнении; — в исполнении «Е»
• для взрывоопасных и пожароопасных зон;
• в исполнении «О»
• для горячих и кристаллизующихся жидкостей.

Назначение

Насосы типа АХ- для перекачивания химически активных взрывоопасных и легковоспламеняющихся жидкостей на предприятиях нефтехимической и химической отраслей промышленности- как в закрытых помещениях, так и вне помещений.

Насосы типа АХО- для перекачивания горячих и кристаллизующихся жидкостей.

Перекачиваемые среды:

Химически активные и нейтральные жидкости, плотностью не более 1850 кг/м3, вязкостью до 30 см2/с, для которых скорость проникновения коррозии в материалы проточной части не превышает 0,1 мм/год.

Содержание твердых включений размером не более 1,0 мм: — насосы АХ, АХО, АХ-Е- не более 1,5% по объему; Насосы АХ-Р- не более 2,0% по объему.

Условное обозначение материала насосов:

А – сталь 25Л (сталь 45);
К – сталь 12Х18Н9ТЛ (сталь 12Х18Н10Т);
К1 – сталь 10Х18Н3Г3Д2Л (сталь12Х18Н10Т);
Е – сталь 12Х18Н12М3ТЛ (сталь 10Х17Н13М2Т);
И – сталь 07ХН25МДТЛ (06ХН28МДТ);
В – чугун СЧ20 (СТАЛЬ 3, СТАЛЬ 45);
Р – резина 51-1632;
П – полипропилен 01010.

Уплотнение вала:

СД- двойное сальниковое,
2 и 5 — одинарное торцовое уплотнение,
55-двойное торцовое уплотнение,
М-манжетное уплотнение.

Насосы могут поставляться с камерой охлаждения подшипников, с рубашкой обогрева на корпусе насоса.
